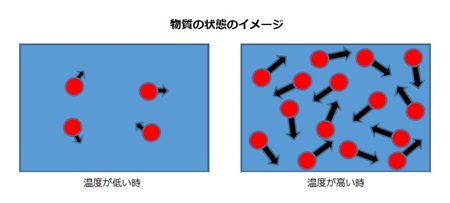

물질 상태의 이미지 이 열 방사는 전자파(광)이며, 통상 측정하는 온도 영역이 적외선을 주로 방사하는 영역이기 때문에, 적외선 방사 온도계라고 부르고 있습니다.
방사 온도계는 스폿(점) 측정, 라인(1차원 주사형) 측정, 이미지(2차원) 측정으로 대별됩니다. 각 방사 온도계의 특징 스폿 방사 온도계···주로 생산 라인에서 사용되어 온도 정밀도·재현성을 중요시하는 계측에 주사형 방사 온도계···주로 생산 라인의 이동 물체나 회전 물체 등 폭 방향의 온도 패턴 계측에 서모그래피 카메라···설비 진단/건축 진단/연구 용도 등 다양한 용도가 있습니다 열화상 카메라의 약점 물체의 표면으로부터의 방사 에너지를 측정하고 있기 때문에 내부의 온도는 측정 불가 육안에서는 보이고 있어도 적외선의 파장에서는 투과하고 있지 않기 때문에, 유리·아크릴 너머로의 측정은 불가(투과할 수 있는 창재는 있습니다) 측정 대상면으로부터 카메라에 입사하는 에너지에는 방사/반사/투과의 에너지가 있어, 모든 물체에서 정밀도 좋게 측정할 수 있는 것은 아니다(방사율 문제). 측정상의 주의점 <방사율> 이론대로 측정할 수 있는 물질의 표면 상태는 방사율 1이며, 통상 대상으로 하는 물질은 1이 아닙니다(0<방사율<1). 서모그래피로 정밀도 좋게 측정하기 위해서는 방사율 등 카메라의 설정이 필요합니다(방사율은 0.01~1의 범위에서 설정이 가능(기종에 따라 다름)). 측정 대상면에서 카메라에 입사하는 에너지에는 방사/반사/투과의 에너지가 있어(키르히호프의 법칙), 방사율과 함께 이러한 보정을 실시해 측정 정밀도를 향상시킵니다. 단, 보정 결과가 온도 범위를 초과하면 측정 결과를 얻을 수 없습니다. 방사율의 차이

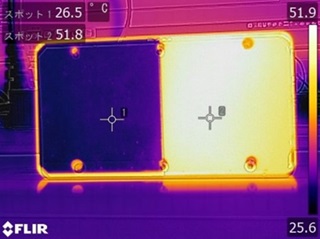

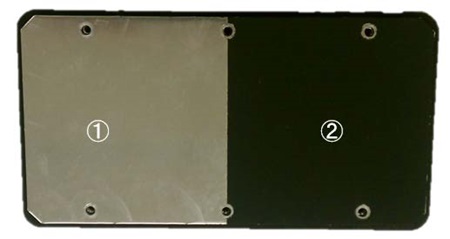

표면은 알루미늄판의 간이적인 히터(약 50℃)로 우측에는 흑색 도료 를
도포값 밖에 표시하지 않는다

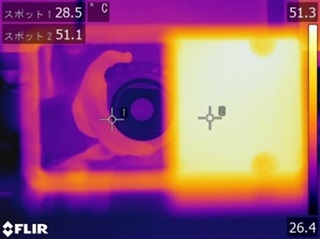

깨끗하게 카메라 자신이 비치고 있다
여기에서는 방사율＜0.1이 되고 있어, 즉 나머지의 0.9(90%) 이상은 반사원을 측정하고 있어, 측정의 의미가 없다고 말할 수 있습니다. 일반적으로는 대상물의 방사율＞0.7의 측정이 권장되고 있습니다. 산화되지 않은 금속 표면은 방사율이 낮고 비금속은 방사율이 높은 경향이 있습니다. 공간 분해능이란?

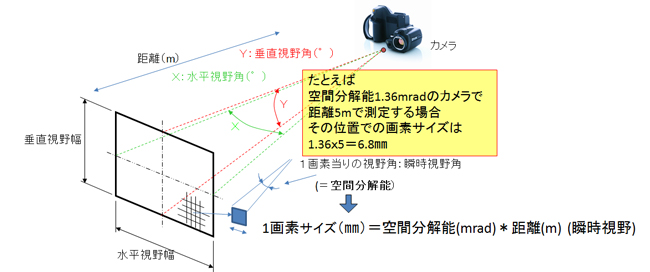

공간 분해능이란 1화소가 보고 있는 각도를 나타내고 단위는 “mrad”입니다. π(rad)=180° 이 수치에 측정 거리(m)를 곱하면 그 거리에서의 1화소의 측정 사이즈(mm)가 됩니다. 읽는 방법:rad=radian:라디안
스폿 사이즈와 시야의 관계
공간 분해능(순간 시야)×거리×화소수로 대략의 측정 화상 전체의 크기를 알 수 있습니다. 예) CPA-T530S의 경우 화소수 320×240

	0.5m	1m	2m	3m	5m	10m	20m
수직 시각 320 화소 (mm)	0.22	0.44	0.87/td>	1.31	2.18	4.35	8.7
시야각 240 화소 (mm)	0.16	0.32	0.65	0.98	1.63	3.26	6.53
공간 분해능 (□ mm)	0.68	1.36	2.72	4.08	6.80	13.6	27.2

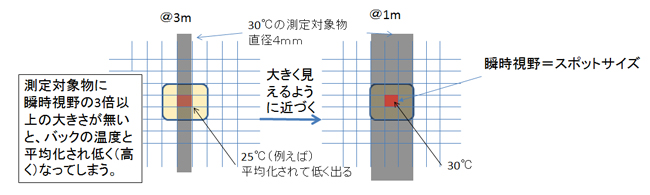

※단, 온도 측정에는 이 스폿 사이즈로는 부족하지 않습니다. 온도 측정에는 이 3배 이상의 크기가 필요합니다. 측정 거리와 순간 시야의 관계 공간 분해능(순간 시야)에서 측정 대상물에 맞춘 거리를 산출할 수 있습니다. 거리를 생각하지 않고 측정하면 피크 표시가 실제보다 낮은 등 오진의 원인이 됩니다./p2>

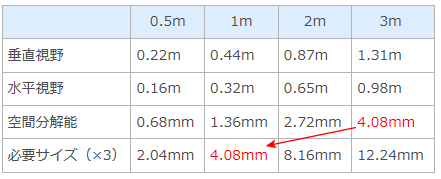

예) CPA-T420의 경우 화소 수 320 × 240

	0.5m	1m	2m
수직 시각	0.22m	0.44m	0.87m
수평 시야	0.16m	0.32m	0.65m
공간 분해능	□ 0.68mm	□ 1.36mm	□ 2.72mm

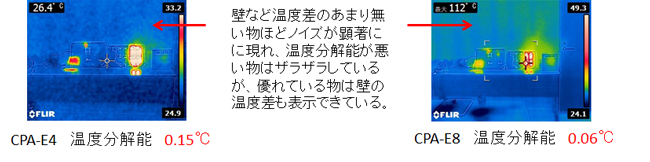

온도 분해능과 온도 정확도의 차이

온도 분해능은 측정기 (적외선 카메라)이 판단 할 수있는 최소 온도차입니다.

온도 정확도는 참값 (흑체로에서의 온도)와 측정 온도의 오차됩니다.
방사율 및 반사 보정(모델)

열전쌍 사용 방사율을 합치는 방법도 있습니다. 열전대 기준 ※ 의 경우－ ※열전대, 측온저항체 등 접촉식 온도계를 사용하는 경우

비닐 테이프 사용 비닐 테이프의 방사율을 0.95 ※ 정도로 하고, 대상물에 붙인 테이프의 온도를 기준으로 하여 맞춘다.

방사율표 ※FLIR Systems의 Manual에서 발췌.실제로는 물질의 표면 상태나 측정 조건에 따라 다르므로 주의해 주십시오.
※아래 표의 방사율값은 장파장(LW：8~14μm) 카메라를 사용하여 기록된 것입니다.
※0.65µm, 0.9µm(실리콘 소자 영역), 1.55µm(InGaAs 소자 영역)의 방사율은이쪽을 참조하십시오.

소재	질감	온도(℃)	방사율
3M 타입35	전기 절연 테이프(각 색)	<80	≈0.96
Nextel Velvet 811~21 블랙	흑색 고방사율 도료(무반사)	-60~150	>0.97
석면	보드	20	0.96
아스팔트 포장재		4	0.967
석면	분말		0.4~0.6
석면	직물		0.78
에나멜		20	0.9
에나멜	라카	20	0.85~0.95
화강암	거친 표면	70	0.77~0.87
종이	4색	70	0.92~0.94
종이	화이트	20	0.7~0.9
종이	흰색, 3가지 광택	70	0.88~0.9
종이	녹색		0.85
종이	레드		0.76
종이	파란색, 어두운 색		0.84
종이	황색		0.72
종이	블랙		0.9
종이	블랙, 광택 없음		0.94
종이	블랙, 광택 없음	70	0.89
종이	검은 옻칠로 덧칠		0.93
종이 쉬기	거친	80	0.85
유리판(플로트 유리)	코팅 없음	20	0.97
경질 고무			0.89
고무	경질	20	0.95
고무	연질, 회색, 거친	20	0.95
콘크리트		20	0.92
도자기	광택	20	0.92
도자기	흰색, 광택		0.7~0.75
석고	거친 코트	20	0.91
윤활유	0.025mm 박막	20	0.27
윤활유	0.05mm 박막	20	0.46
윤활유	0.125mm 박막	20	0.72
윤활유	니켈 기반 박막: 니켈 기반 전용	20	0.05
윤활유	두꺼운	20	0.82
스태코	거친 눈, 석회	10~90	0.91
모래			0.6
모래		20	0.9
슬래그	보일러	0~100	0.97~0.93
슬래그	보일러	200~500	0.89~0.78
슬래그	보일러	600~1200	0.76~0.7
슬래그	보일러	1400~1800	0.69~0.67
석회			0.3~0.4
석고		20	0.8~0.9
섬유판	칩 보드	70	0.89
섬유판	메조나이트	70	0.88
타르			0.79~0.84
타르	종이	20	0.91~0.93
흙	건조	20	0.92
흙	물이 스며든 상태	20	0.95
페인트	8색으로 품질도 다양	70	0.92~0.94
니스	너도밤 나무 목재 바닥	70	0.9~0.93
천	블랙	20	0.98
점토	소성	70	0.91
가죽	무두질 가죽		0.75~0.8
피부	인간	32	0.98
플라스틱	P 타일	70	0.93
플라스틱	PCB 인쇄 배선 기판	70	0.91
플라스틱	폴리우레탄 단열 보드	70	0.55
물	1층＞0.1mm의 두께	0~100	0.95~0.98
물	얼음, 부드러운	～10	0.96
물	얼음, 부드러운	0	0.97
물	얼음, 표면에 다량의 서리	0	0.98
물	증류수	20	0.96
물	눈		0.8
물	눈	-10	0.85
물	서리의 결정체	-10	0.98
목재	소나무, 4개의 표본	70	0.81~0.89
목재	흰색, 젖은 상태	20	0.7~0.8
목재	면상	20	0.8~0.9
목재	면상 너도밤 나무	20	0.9
목재	면상 너도밤 나무	70	0.88
눈: 물 참조
라카	3 색으로 알루미늄에 분무	70	0.92~0.94
라카	거친 표면의 알루미늄	20	0.4
라카	화이트	40~100	0.8~0.95
라카	화이트	100	0.92
라카	내열	100	0.92
라카	윤기	40~100	0.96~0.98
벽돌	실리마 나이트	1500년	0.29
벽돌	다이너스 규사 내화 벽돌	1000	0.66
벽돌	마그네사이트	1000~1300	0.38
벽돌	내화 점토	20	0.85
벽돌	내화 점토	1000	0.75
벽돌	내화 점토	1200년	0.59
벽돌	빨강, 거친 상태	20	0.88～0.93
탄소	그을음	20	0.95
탄소	목탄가루		0.96
탄소	흑연 분말		0.97
알루미늄	장기간 풍우에 노출된 상태	20	0.9
알루미늄	미처리	100	0.09
알루미늄	진공 증착	20	0.04
알루미늄	연마	50~100	0.04～0.06
알루미늄	알루미늄 호일	27	0.04
알루미늄	자라자라	27	0.18
알루미늄	주물, 블라스트 처리	70	0.46
알루미늄	알루마이트, 매트 블랙	70	0.95
알루미늄	알루마이트	100	0.55
알루미늄 청동		20	0.6
수산화알루미늄	분말		0.28
크롬	연마	50	0.1
크롬	연마	500~1000	0.28~0.38
텅스텐		200	0.05
텅스텐		600~1000	0.1~0.16
텅스텐		1500~2200	0.24~0.31
텅스텐	필라멘트	3300	0.39
티타늄	540℃에서 산화	200	0.4
티타늄	540℃에서 산화	500	0.5
티타늄	540℃에서 산화	1000	0.6
티타늄	연마	200	0.15
티타늄	연마	500	0.2
티타늄	연마	1000	0.36
니크롬	롤	700	0.25
니크롬	블라스트 처리	700	0.7
니크롬	금속선, 청결	50	0.65
니크롬	금속선, 청결	500~1000	0.71~0.79
니크롬	금속선, 산화	50~500	0.95~0.98
니켈	600℃에서 산화	200~600	0.37～0.48
니켈	상업적 순도, 연마	100	0.045
니켈	상업적 순도, 연마	200~400	0.07～0.09
니켈	밝은 매트	122	0.041
니켈	연마	122	0.045
니켈	금속선	200~1000	0.1~0.2
니켈	전기 도금	20	0.11~0.4
니켈	전기 도금	22	0.045
니켈	전해	22	0.04
니켈	전해	38	0.06
니켈	전해	260	0.07
니켈	전해	538	0.1
마그네슘		22	0.07
마그네슘		260	0.13
마그네슘		538	0.18
마그네슘	연마	20	0.07
마그네슘 분말			0.86
몰리브덴		600~1000	0.08～0.13
몰리브덴		1500~2200	0.19～0.26
몰리브덴	필라멘트	700~2500	0.1~0.3
아연	시트	50	0.2
아연	연마	200~300	0.04~0.05
아연	400℃에서 산화	400	0.11
아연	표면이 산화	1000~1200	0.5~0.6
주물	잉곳	1000	0.95
주물	익지않는	900~1100	0.87～0.95
주물	용융 상태	1300년	0.28
주물	연마	40	0.21
주물	연마	200	0.21
주물	산화	38	0.63
주물	산화	100	0.64
주물	산화	260	0.66
주물	산화	538	0.76
스테인레스 스틸	시트, 미처리, 약간의 긁힘	70	0.28
스테인레스 스틸	시트, 연마	70	0.14
스테인리스강(18~8)	800℃에서 산화	60	0.85
스테인리스강(18~8)	버프 연마	20	0.16
스테인리스강(18~8)		500	0.35
스테인레스 스틸	감기	700	0.45
스테인레스 스틸	블라스트 처리	700	0.7
강판	거친, 평면	50	0.95~0.98
강판	권취 시트	50	0.56
강판	강도로 산화	50	0.88
강판	강도로 산화	500	0.98
강판	연마	100	0.07
강판	연마	400~1000	0.14～0.38
강판	연마된 시트	750~1050	0.52~0.56
강판	붉은 녹	20	0.61~0.85
강판	산화	100	0.74
강판	산화	125~525	0.78~0.82
강판	산화	1227년	0.89
강판	냉연	70	0.09
강판	전해철	22	0.05
강판	전해철	100	0.05
강판	전해철	260	0.07
강판	열연	20	0.77
강판	열연	130	0.6
아연 도금 강판	시트	92	0.07
아연 도금 강판	시트, 광택	30	0.23
아연 도금 강판	시트, 산화	20	0.28
아연 도금 강판	강도로 산화	70	0.85
주석	광택	20~50	0.04~0.006
주석 도금 강판	주석(시트)	100	0.07
주석 도금 강판	주석(시트)	24	0.064
납	200℃에서 산화	200	0.63
납	광택	250	0.08
납	산화, 회색	20	0.28
납		100	0.05
납단	四三酸化鉛 (광명단, 적색 안료, 녹 방지제)	100	0.93
납탄, 분말	四三酸化鉛 (광명단, 적색 안료, 녹 녹)	100	0.93
산화 알루미늄	활성 알루미나, 분말		0.46
산화 알루미늄	순수, 알루미나 분말		0.16
산화니켈		500~650	0.52~0.59
산화니켈		1000~1250	0.75～0.86
백금		17	0.016
백금		22	0.03
백금		100	0.05
백금		260	0.06
백금		538	0.1
백금		1000~1500	0.14~0.18
백금		1094년	0.18
백금	리본	900~1100	0.12~0.17
백금	순수, 연마	200~600	0.05~0.1
백금	금속선	50~200	0.06～0.07
백금	금속선	500~1000	0.1~0.16
백금	금속선	1400년	0.18
금	꼼꼼히 연마	200~600	0.02～0.03
금	충분히 연마	100	0.02
금	연마	130	0.018
실버	연마	100	0.03
실버	순수, 연마	200~600	0.02～0.03
구리	상용, 광택	20	0.07
구리	강도로 산화	20	0.78
구리	암흑색으로 산화		0.88
구리	용해	1100~1300	0.13~0.15
구리	연마	50~100	0.02
구리	연마, 상용	27	0.03
구리	산화	50	0.6~0.7
구리	전해, 신중하게 연마	80	0.018
산화구리	빨강, 분말		0.7
이산화구리	분말		0.84
청동	다공, 거친 상태	50~150	0.55
청동	연마	50	0.1
청동	분말		0.76~0.8
황동	600℃에서 산화	200~600	0.59~0.61
황동	80번 용이함으로 마찰	20	0.2
황동	광택 없음, 부식	20~350	0.22
황동	연마	200	0.03
황동	산화 처리	70	0.03～0.07
황동	산화 처리	100	0.61

용어 해설집
써모그래피 카메라
열분포를 파악하여 2차원 화상에 나타내는 장치. 2차원 화상을 구성하는데 크게 나누어 단(소수) 소자로 가동식(회전 혹은 진동) 미러를 이용하여 주사(스캔)하는 방식과 촬상 소자(FPA:포컬 플레인 어레이(디지털 카메라도 이))로 전자 주사하는 방식이 있습니다.21세기에 들어가고 나서는 FPA가 주류입니다.적외선의 에너지를 파악해 온도로 환산하고 있습니다.

적외선

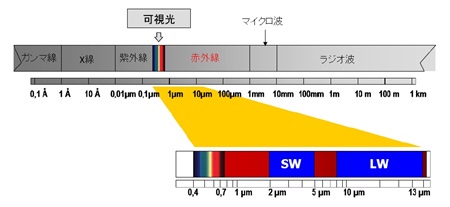

빛은 파의 성질을 가지고 있으며 전자파라고도합니다. 파의 1주기의 길이를 파장이라고합니다. 인간의 육안으로 보이는 가시광(대략 0.35~0.75μm(1000μm=1㎜))의 보라색보다 파장이 짧은 것이 자외선, 적색보다 파장이 긴 것이 적외선입니다. 파장 영역(파장대)에 따라 근적외(대략 0.7~2.5μm), 중적외(대략 2.5~5μm), 원적외(대략 5~1000μm)로 구분되어 있습니다. 서모그래피 카메라로서는 일반적으로 근적외(약 0.7~5μm), 단파장(약 3~5μm), 장파장(대략 7~14μm)이라고 부르고 있습니다.

소자수・화소수(가로×세로)
소자(화소)란 화상의 최소단위의 것으로, 화소라고도 불립니다. 소자 수란 촬상 소자에 늘어선 소자의 수를 말합니다. 소자수가 많을수록 해상도가 높은 선명한 화상을 찍을 수 있습니다.

측정 파장
측정할 파장 영역을 말합니다. 적외선 서모그래피에서는 물체에서 나오는 적외선 에너지를 측정하여 온도로 환산합니다. 물체에서 나오는 적외선의 파장 영역은 원리적으로 온도에 따라 다르기 때문에 고온역 측정에는 단파장, 저온역 측정에는 장파장이 적합합니다. 또, 그 측정 파장에 포함되는 레이저광등을 봐 버리면 직접·간접(반사)을 불문하고 소자의 파손의 우려가 있습니다. 예를 들어 장파장대(8~14μm)의 카메라의 경우 CO2 레이저 (10.6μm)는 대적입니다.

시야각(FOV)
측정할 시야의 범위를 말합니다. 수평·수직의 각도로 나타냅니다. 대개 적외선 서모그래피에서는 광각 렌즈가 일반적인 카메라(35㎜ 필름 카메라)의 표준 렌즈 상당이 됩니다.

공간 분해능(IFOV) (순간 시야각)
1 소자가 보고 있는 사이즈를 나타냅니다. 1 소자가 보고 있는 각도로 나타내고, 단위는 “mrad(밀리라디안)”가 됩니다. 　(호도법:1π(rad)=180°, 읽는 방법:rad=radian:라디안) 이 　수치에 측정 거리(m)를 곱하면, 근사적으로 그 거리에서의 1소자의 측정 사이즈(mm)가 됩니다. (실제로는 노망이 있으므로 그 3*3배 이상의 사이즈를 측정하는 것을 추천하고 있습니다)

온도 분해능
측정기(적외선 서모그래피)가 인식할 수 있는 최소 온도차입니다. 이 값이 작을수록 적외선 서모그래피에 의한 온도 측정의 분해능이 우수합니다. 잡음 등가 온도차(NETD)로 나타내는 것이 일반적입니다만, 메이커에 의해 산출 방법이 다르기 때문에 메이커간에서는 비교가 되지 않습니다.

표준 온도계(교정 시스템)에 대한 측정값의 어긋남을 말하며, 이 값이 작을수록 성능이 우수합니다. 정밀도에 대해서는 흑체로에 대해서만 구부리고 있으며, 실제의 측정 대상물에 대해서 보증하는 것은 아닙니다. 프레임 레이트(프레임 타임) 1초간에 몇회 화면을 갱신하고 있는지를 나타내고 있어, 화면 갱신 주기라고도 합니다. 수치가 큰 쪽이 빠른 변화에 대응할 수 있습니다. 마이크로 볼로미터 소자의 온도 추종 능력은 30Hz 정도가 한계로 되어 있습니다.

포커스
초점(핀트)을 맞추는 것을 말합니다. 포커스 방법에는 오토 포커스와 수동 포커스의 두 가지 유형이 있습니다. 이 초점이 어긋나면 정확한 측정을 할 수 없습니다. 최소 측정 거리(최단 결상 거리) 카메라의 초점이 맞는 최소(최단) 거리를 말합니다. 더 가까이 다가갈 수 있으면 대상물도 보다 크게 표시되어 보다 작은 분해능으로 측정할 수 있게 됩니다.

나르시서스 현상
측정 대상물에 소자 자신이 반사해 비쳐 버리는 현상을 말합니다. 전자회로기판 측정 등 근거리에서 방사율이 낮은 것에 정대하는 경우에 눈에 띕니다. 거리를 두고 각도를 붙여 소자의 반사가 정면에 오지 않도록 하는 등 피할 수 있습니다.

뷰파인더
카메라로 촬영하는 상을 육안 확인하기 위해서 설치된 들여다보는 창을 말합니다. 촬영하기 전에 구도를 결정하거나 초점을 맞추는 데 사용합니다. 옥외 촬영시에 액정에서는 보이기 어려운 경우에 많이 사용됩니다.

온도 범위
카메라가 측정할 수 있는 온도 범위. 측정치(측정하고 싶은 곳)가 온도 레인지 내이면 화상이 표시 온도 범위(컬러 바의 Max~Min의 범위)에 들어가 있지 않아도 온도 데이터는 보존되어 있으므로, 해석시에 표시 온도 범위를 변경하면 다시 표시가 가능합니다. 단, 화면상에서 표시온도 범위를 벗어나는 경우, 그 부분은 수동으로 초점을 맞출 수 없으므로 주의가 필요합니다.

온도 스케일
화면에 (컬러 바로) 표시되어 있는 온도 범위의 눈금(상하한치와 컬러 바만으로 도중 눈금은 표시하지 않는 경우가 많다). 카메라 본체나 PC에서도 변경이 가능. 측정하고 싶은 개소에 맞추어 표시 온도 범위를 조정하는 것으로, 미소한 온도 불균일 등을 표시할 수 있습니다. (보아야 할 온도 범위에 「초점」을 맞춘다는 의미로 「서멀 포커스」라고도 불립니다)

컬러 팔레트
컬러 정보, 디스플레이에 표시시킬 컬러의 조합을 말합니다. 나중에 변경이 가능하며 일반적으로 레인보우/아이언/그레이 등이 많이 사용되며, 레인보우 컬러는 온도 분포를, 아이언은 핫스팟을, 그레이는 열 구배를 알기 쉽게 표시할 수 있습니다. 또 레인보우에서는 적・황・청의 표현을 사용할 수 있으므로, 설비 진단 보고 등 발열해 위험한 개소를 빨강, 온도가 높아지는 요주의 개소를 노랑, 정상부를 녹색~파랑으로 표현하면 알기 쉬워집니다 .

아이소 서모 기능 (색상 알람)　 주목하고 싶은 온도 영역을 특별히 색으로 구분하는 것을 말합니다. 판정 기준치보다 높은 온도의 영역을 붉게 표시하는 등, 공항 등의 검역소에서는 스크리닝으로서, 설비 진단에서는 특정 온도 이상의 개소를 한눈에 발견하는 등, 온도치를 일일이 보는 것이 아니라 색으로 순간에 판단이 편리합니다.

파라미터
카메라 촬영시의 기본 정보. 방사율·반사원 온도·측정 거리·외부 광학계 온도·외부 광학계 투과율 등이 있습니다. 키르히호프의 법칙에 따라 측정 정밀도에 영향을 미치는 파라미터를 보정할 수 있습니다. 측정 후에도 소프트웨어로 변경 가능합니다. 단, 경로 도중의 창재의 투과율의 보정은 할 수 있습니다만, 측정 대상물 자체에 투과성이 있는 경우, 그 투과율은 보정할 수 없습니다. 보정 알고리즘은 대상물의 투과율=0을 전제로 하고 있습니다.

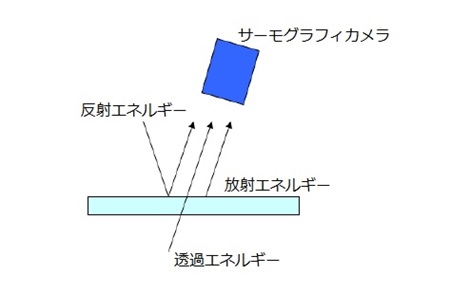

키르히호프의 법칙
측정 대상 표면으로부터 방사되는 에너지와, 앞에 있는 물체로부터 방사되어 측정면에서 반사되는 에너지, 그리고 측정면의 반대편에 있는 물체로부터 방사되어 측정면에서 투과되는 에너지, 이 3 하나의 에너지 성분의 비율이 방사율, 반사율, 투과율이 되어 방사율 + 반사율 + 투과율 = 1입니다.

방사율(Emissivity)
이상적인 방사체인 흑체의 적외선 방사 에너지를 1로 하고, 실제의 물체로부터의 열방사(적외선 에너지)를 0~1로 나타내고 방사율이라고 합니다. 동일 물질이라도 표면이 거칠 때에는 방사율은 높아지고, 보다 방사 에너지가 강하고 정밀도 좋게 측정하는 것이 가능해집니다. 방사율이 낮으면 방사 에너지가 적고 반대로 반사 에너지가 많아지므로 측정이 어려워집니다.

반사율
물체의 방사율이 1이 아닌 경우 반사되는 에너지의 백분율. 반사된 적외선 에너지와 물체에 입사한 에너지의 비를 반사율이라고 합니다. 투과하지 않는 물체를 전제로 하고, 1-방사율=반사율.

반사원 온도
물체에서 반사되는, 앞에 있는 물체(벽 등)의 겉보기 온도(방사율 1로 측정할 수 있는 온도)

투과율
물체에 의해 측정 파장을 투과하는 측정 대상이 있어, 그 경우는 물체의 방사율＋반사율＋투과율의 에너지가 카메라에 들어가게 되어, 측정은 매우 어려워집니다. 이것이 보정할 수 있는 알고리즘은 되어 있지 않습니다. 수지 필름이나 특수한 유리 재료 등이 투과합니다.

외부 광학계 투과율
경로 도중에 창재가 있는 경우, 창에 의해 측정 대상물로부터의 방사는 흡수되어 감쇠하고, 창으로부터의 방사가 상승하게 됩니다. 창재의 투과율 온도를 알면 외부 광학계 온도를 설정하고 그 방사와 함께 창재에 의한 흡수(1-외부 광학계 투과율)를 보정할 수 있습니다. MSX(프리어 시스템즈의 특허 기능) 가시상으로부터 추출한 윤곽 부분을 리얼타임으로 열화상에 겹치는 것으로 대상물이 보다 판별하기 쉬운 화상에 표시하는 기술. 소프트웨어로 표시/숨기기 설정이 가능합니다.

픽처 인 픽처
열 화상 데이터의 표시 방법의 일종. 가시 화상 중에 일부 영역만 적외선 화상을 표시시키는 표시 방법. 소프트웨어로 표시/숨기기 설정이 가능합니다.

UltlaMax
카메라의 저장 기능으로 정지화면에서만 유효. 화상 처리에 의해 통상 화소수의 약 4배 상당의 화질을 실현하는 기능입니다.

흑체(로)
방사율 1의 이상적인 방사체입니다. 방사율을 1에 가깝게 기준 열원으로 할 수 있도록 한 것이 흑체로. 캐비티(공동)형과 평면형(면흑체)이 있습니다.

데이터 확장자 JPG(JPEG)
카메라, 소프트웨어로 저장한 정지영상 파일. FLIR사제의 카메라의 경우, 적외선 열화상 파일에는 각 소자의 열 데이터에 의한 화상과 카메라 내장 디지털 카메라에 의한 가시 화상 데이터가 포함되어 있어, 소프트웨어 등으로 해석·조정이 가능합니다.

SEQ
연구용 소프트웨어상에서 기록한 열화상에 의한 동영상 파일입니다. 해석·조정이 가능합니다.

CSQ(Camera Sequence)
카메라 본체로 녹화하는 경우의 열화상에 의한 동영상 파일입니다. 해석·조정이 가능합니다. SEQ에 비해 압축하고 있기 때문에 데이터 사이즈가 작아집니다.

MP4(MPEG4)
카메라 본체로 녹화하는 경우의 비디오 화상(데이터 없음)에 의한 동영상 파일입니다. 화면에 표시된대로 이미지 동영상입니다. 해석·조정은 할 수 없습니다.
